Oznaczenia na alternatorze to kluczowy element, który pozwala zrozumieć, jak działa system elektryczny w samochodzie. Każdy alternator posiada uniwersalne symbole, które określają funkcje poszczególnych złączy. Wśród najważniejszych oznaczeń znajdują się B+ i D+, które mają istotne znaczenie dla prawidłowego funkcjonowania pojazdu.
W tym artykule przyjrzymy się, co oznaczają te symbole oraz jak interpretować inne oznaczenia na alternatorze. Zrozumienie tych informacji pomoże w lepszym zrozumieniu działania alternatora i ułatwi diagnostykę ewentualnych usterek.
Najistotniejsze informacje:- Symbol B+ oznacza główne złącze zasilania, które przekazuje prąd do akumulatora.
- Symbol D+ wskazuje na złącze sygnałowe, które informuje o stanie ładowania akumulatora.
- Oznaczenia na alternatorze są kluczowe dla prawidłowego podłączenia i diagnostyki usterek.
- Właściwe zrozumienie symboli może pomóc w uniknięciu problemów z elektryką w pojeździe.
- Wizualizacja oznaczeń, np. w formie diagramów, ułatwia ich interpretację i zrozumienie ich funkcji.
Oznaczenia na alternatorze: Zrozumienie podstawowych symboli
W każdym alternatorze znajdują się uniwersalne symbole, które określają funkcje poszczególnych złączy. Zrozumienie tych oznaczeń jest kluczowe dla prawidłowego działania systemu elektrycznego w pojeździe. Dwa najważniejsze symbole to B+ i D+, które pełnią istotne role w ładowaniu akumulatora i ogólnym funkcjonowaniu alternatora.
Symbol B+ odnosi się do głównego złącza zasilania, które przekazuje prąd do akumulatora. Natomiast symbol D+ informuje o stanie ładowania akumulatora i jest kluczowy dla monitorowania wydajności alternatora. Zrozumienie tych oznaczeń pozwala na lepsze zrozumienie działania alternatora oraz unikanie problemów związanych z elektryką w pojeździe.
B+: Co oznacza i jaką pełni funkcję w alternatorze

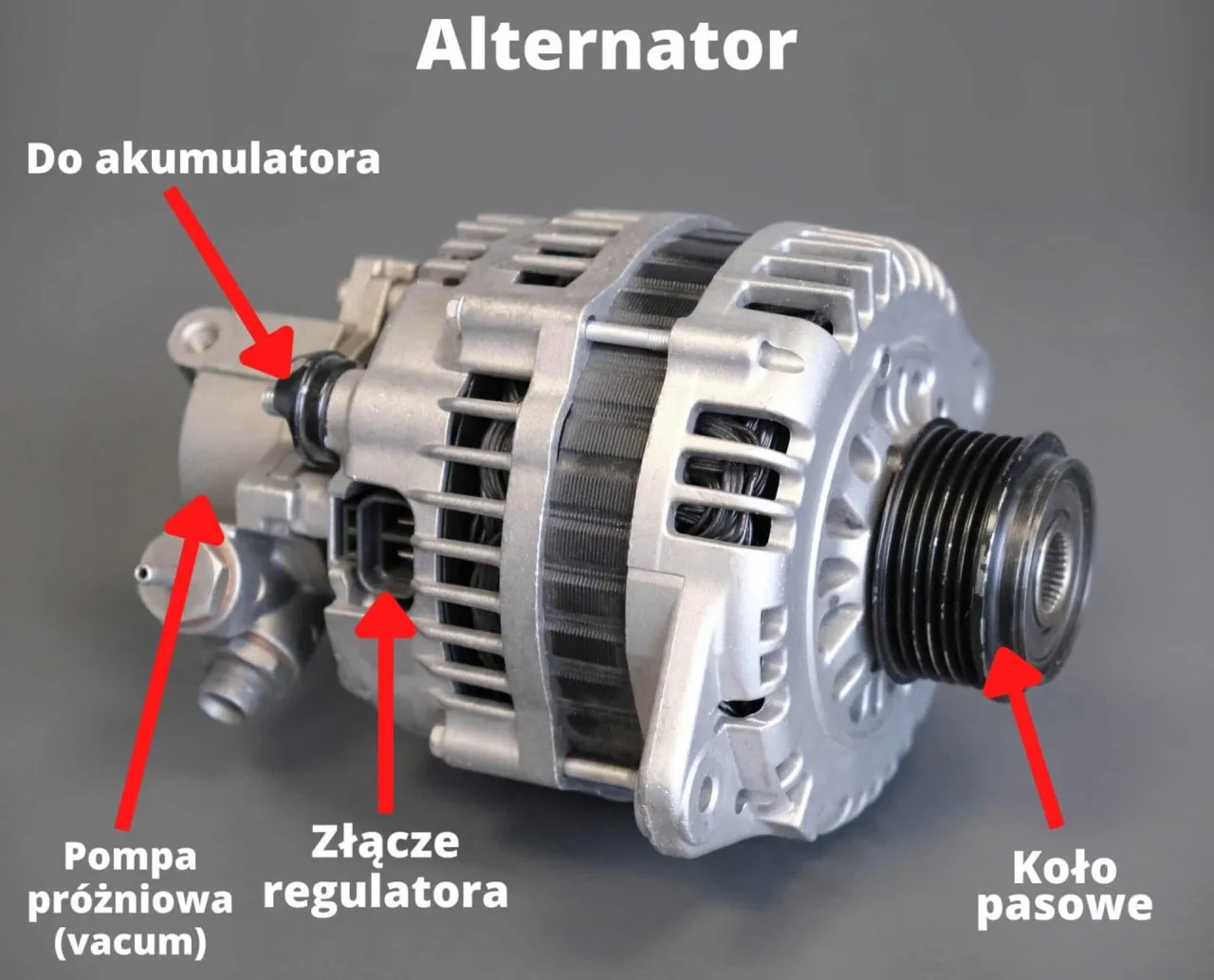

Symbol B+ w alternatorze oznacza główne złącze zasilania, które jest odpowiedzialne za przekazywanie energii elektrycznej do akumulatora. Złącze to znajduje się zazwyczaj na górze alternatora i jest kluczowe dla ładowania akumulatora podczas pracy silnika. Działa to w ten sposób, że gdy silnik jest uruchomiony, alternator generuje prąd, który następnie przekazywany jest do akumulatora przez złącze B+.
D+: Znaczenie symbolu i jego rola w działaniu alternatora
Symbol D+ jest kluczowym oznaczeniem w alternatorze, które informuje o stanie ładowania akumulatora. Pełni on funkcję sygnałową, przekazując informacje do systemu elektrycznego pojazdu. Gdy alternator pracuje poprawnie, symbol D+ sygnalizuje, że akumulator jest ładowany, co jest niezbędne dla prawidłowego funkcjonowania elektroniki samochodowej.
W momencie, gdy alternator nie dostarcza wystarczającego prądu, sygnał D+ może wskazywać na problem, co pozwala na szybszą diagnostykę ewentualnych usterek. Zrozumienie roli symbolu D+ jest istotne dla każdego kierowcy, ponieważ pozwala na monitorowanie stanu elektrycznego pojazdu. Odpowiednia interpretacja tego oznaczenia może pomóc uniknąć poważniejszych problemów z akumulatorem i systemem ładowania.
Jak interpretować inne oznaczenia na alternatorze?
Oprócz symboli B+ i D+, na alternatorach znajdują się również inne oznaczenia, które pełnią różne funkcje. Na przykład, symbole te mogą informować o złączu masy, złączu regulacji napięcia czy też złączu do diody prostowniczej. Każde z tych oznaczeń jest istotne dla zrozumienia, jak alternator współpracuje z pozostałymi elementami systemu elektrycznego pojazdu.
Właściwa interpretacja tych oznaczeń jest kluczowa dla prawidłowego podłączenia alternatora oraz dla jego efektywnego działania. Zrozumienie, co oznaczają poszczególne symbole, pozwala użytkownikom na lepszą diagnostykę oraz naprawę ewentualnych usterek. Dzięki temu można uniknąć kosztownych napraw i zapewnić dłuższą żywotność alternatora.
- Symbole złącza masy: Informują o podłączeniu do uziemienia, co jest kluczowe dla bezpieczeństwa.
- Symbole złącza regulacji napięcia: Pomagają w monitorowaniu i dostosowywaniu napięcia ładowania.
- Symbole diod prostowniczych: Wskazują na kierunek przepływu prądu, co jest ważne dla działania systemu.
| Symbol | Znaczenie |
| B+ | Główne złącze zasilania, przekazujące prąd do akumulatora. |
| D+ | Sygnał o stanie ładowania akumulatora. |
| GND | Złącze masy, zapewniające uziemienie alternatora. |
Wtyczki i ich symbole: Klucz do prawidłowego podłączenia
Wtyczki w alternatorze są niezbędne do prawidłowego podłączenia i funkcjonowania całego systemu elektrycznego pojazdu. Każda wtyczka posiada swoje unikalne symbole, które wskazują na jej przeznaczenie oraz sposób podłączenia. Odpowiednie zrozumienie tych symboli jest kluczowe, aby uniknąć błędów podczas instalacji lub naprawy alternatora.
Na przykład, wtyczka oznaczona symbolem "GND" wskazuje na połączenie masy, co jest kluczowe dla bezpieczeństwa i stabilności systemu. Inne wtyczki mogą mieć oznaczenia związane z regulacją napięcia lub sygnałami kontrolnymi. Zrozumienie tych oznaczeń pozwala na efektywniejsze zarządzanie systemem elektrycznym w pojeździe i minimalizuje ryzyko awarii.
Oznaczenia na alternatorze a diagnostyka usterek
Zrozumienie oznaczeń na alternatorze jest niezwykle ważne w kontekście diagnostyki usterek. Odpowiednia interpretacja symboli może pomóc w szybkiej identyfikacji problemów związanych z ładowaniem akumulatora lub ogólnym działaniem alternatora. Na przykład, jeśli symbol D+ nie działa prawidłowo, może to sugerować, że alternator nie ładował akumulatora, co prowadzi do problemów z zasilaniem systemu elektrycznego.
Właściwe zrozumienie, co oznaczają poszczególne złącza i symbole, pozwala na szybsze diagnozowanie problemów oraz podejmowanie odpowiednich działań naprawczych. Dzięki temu, kierowcy mogą unikać kosztownych napraw i zapewnić dłuższą żywotność alternatora oraz innych komponentów elektrycznych w pojeździe.
Czytaj więcej: Jaki pistolet do malowania mebli - uniknij najczęstszych błędów
Wizualizacja oznaczeń na alternatorze: Dlaczego jest ważna?
Wizualizacja oznaczeń na alternatorze jest kluczowa dla zrozumienia, jak działają poszczególne złącza i symbole. Dzięki diagramom i obrazom, użytkownicy mogą łatwiej zrozumieć, jakie funkcje pełnią różne elementy alternatora. Wizualne przedstawienie informacji pozwala na szybsze przyswajanie wiedzy i lepsze zrozumienie skomplikowanych systemów elektrycznych w pojazdach.
Wizualizacje pomagają również w diagnostyce, umożliwiając szybkie zidentyfikowanie problemów związanych z podłączeniem lub działaniem alternatora. Gdy kierowcy mają dostęp do jasnych i zrozumiałych diagramów, mogą skuteczniej podejść do rozwiązywania problemów oraz upewnić się, że wszystko jest poprawnie podłączone. W ten sposób, wizualizacje przyczyniają się do większej efektywności i bezpieczeństwa użytkowania pojazdów.
Diagramy alternatorów: Jak je czytać i interpretować
Diagramy alternatorów są niezwykle pomocne w zrozumieniu, jak działają poszczególne złącza i jakie mają oznaczenia. Zwykle przedstawiają one schematy połączeń oraz lokalizację symboli, takich jak B+ i D+. Aby prawidłowo odczytać diagram, należy zwrócić uwagę na oznaczenia, które wskazują na funkcje poszczególnych elementów oraz ich wzajemne połączenia.
W diagramach można znaleźć również informacje o kierunku przepływu prądu oraz o złączeniach masy. Zrozumienie tych komponentów pozwala na skuteczne diagnozowanie problemów oraz podejmowanie właściwych działań naprawczych. Dzięki wizualnym przedstawieniom, użytkownicy mogą lepiej zrozumieć, jak alternator współpracuje z innymi elementami systemu elektrycznego w pojeździe.
Przykłady oznaczeń w różnych typach alternatorów
Oznaczenia na alternatorach mogą różnić się w zależności od producenta oraz modelu. Na przykład, alternatory marki Bosch często mają symbole takie jak B+ i D+ umieszczone w widocznych miejscach, co ułatwia ich identyfikację. Z kolei alternatory Valeo mogą mieć dodatkowe oznaczenia, takie jak "L" dla złącza lampki kontrolnej, co wskazuje na jego funkcję w systemie ładowania.
Innym przykładem mogą być alternatory Delco Remy, które często wykorzystują różne symbole dla złączy masy i sygnałowych. Zrozumienie, co oznaczają te symbole, jest kluczowe dla prawidłowego podłączenia i diagnostyki. Dzięki tym przykładom użytkownicy mogą lepiej zrozumieć, jak różne typy alternatorów funkcjonują i jakie mają unikalne cechy.
| Producent | Symbol | Znaczenie |
| Bosch | B+ | Główne złącze zasilania |
| Bosch | D+ | Sygnał ładowania akumulatora |
| Valeo | L | Złącze lampki kontrolnej |
| Delco Remy | GND | Złącze masy |
Jak dbać o alternator i jego oznaczenia, by zwiększyć trwałość?
Aby zapewnić długowieczność alternatora, warto regularnie sprawdzać nie tylko jego oznaczenia, ale także stan złączy i kabli. Właściwe czyszczenie złączy oraz ich regularne kontrolowanie pod kątem korozji mogą znacząco wpłynąć na wydajność alternatora. Utrzymanie czystości złączy oraz ich dobrego kontaktu elektrycznego jest kluczowe dla unikania problemów z ładowaniem akumulatora.
Warto również zainwestować w nowoczesne narzędzia diagnostyczne, które pozwalają na bieżąco monitorować stan alternatora. Dzięki aplikacjom mobilnym lub urządzeniom OBD-II, kierowcy mogą na bieżąco śledzić parametry pracy alternatora, co umożliwia szybką reakcję na potencjalne problemy. Ta proaktywna strategia nie tylko zwiększa bezpieczeństwo, ale również pozwala na oszczędności związane z kosztami napraw i wymiany podzespołów.
